高力ボルトの締め付け検査
鉄骨造の建物の鉄骨同士の接合に高力ボルト
を使用しますが、そのボルト・ナットが正し
く締め付けられているかを確認しなければな
りません。

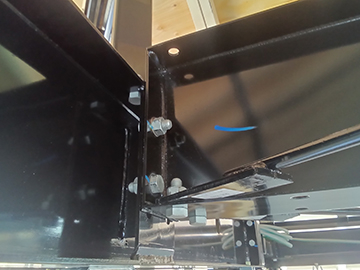

高力ボルトは一次締めを行った後に、ボルト
とナット・座金に一直線のマーキングをしま
す。その後、本締めを行うことでナットが回
転し、マーキングが「くの字」にずれる（ナ
ットが適切な角度だけ回り、マーキングがず
れている）のが正常な状態です。
不合格なのは、マーキングが全くずれていな
い場合。一次締めからナットが回っていない
（締め付け不足や締め忘れ）か、ボルト全体
が一緒に回ってしまっている（共回り）状態
になっているかです。
工事部 宮本紘志
